분석모델 검증

1. 검증 방법

  - 사업 유형이 시스템 개발, 감리시점이 요구 분석, 감리영역이 응용시스템인 경우 "유스케이스 모형 상세화 수준 및 적정성"과 "개념수준의 분석클래스 도출"에 관한 점검 항목을 기준으로 검증한다

  - 감리시점이 분석설계, 감리영역이 응용시스템인 경우 "유스케이스로부터 분석 클래스 도출 및 상세화"에 관한 점검항목을 기준으로 검증한다

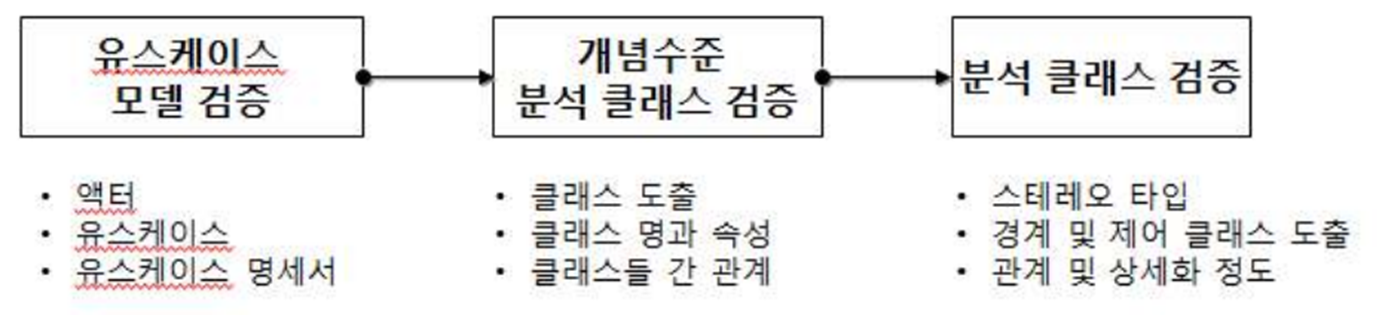

< 분석모델 검증절차>

2. 유스케이스 모델 검증

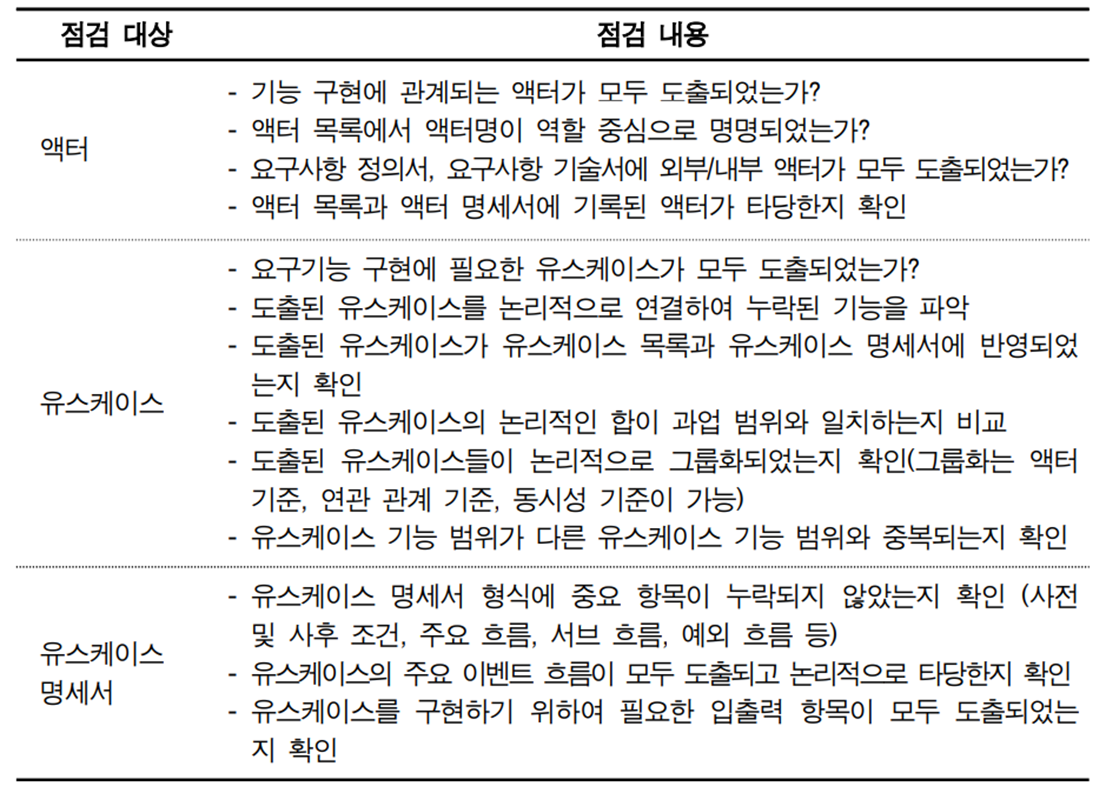

  - 한국정보화진흥원의 정보시스템 감리지침에서는 시스템기능에 대한 유스케이스 모형 상세화 수준 및 적정성에 대해 다음과 같은 사항을 점검하도록 하고 있다



3. 개념수준의 분석 클래스 검증

  - 시스템의 주요 도메인개념을 분석 클래스로 도출하여 유스케이스 분석에 활용하므로, 개념수준의 주요 분석 클래스를 적절히 도출하였는지, 관련 정보가 명확한지 점검해야 한다.



  < 주요 점검 항목 >



  - 개별 유스케이스 단위로 작성하지 않고 시스템 전체를 대상으로 작성하였는가?

  - 중요도가 높은 요구사항 또는 유스케이스에 필요한 엔터티 클래스가 도출되었는가?

  - 클래스의 속성은 도출하였는가? 도출된 속성의 이름과 설명이 명확한가?

  - 클래스들 간에 순환적 관계가 불필요하게 정의되어 있는가?

  - 클래스 간의 관계에서 다중성(Multiplicity)이 정의되었는가?

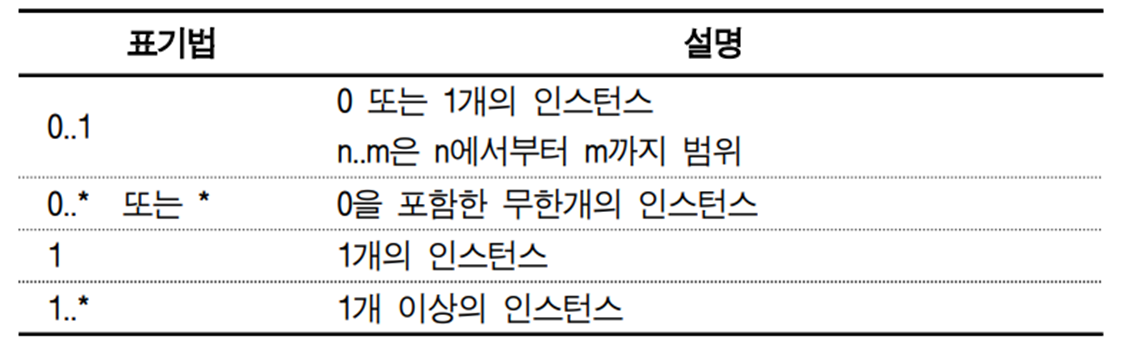

< 클래스 간 다중성(Multiplicity)의 예 >

< 클래스 간 다중성 >



4. 분석 클래스 검증

  - 유스케이스마다 분석 클래스가 적절히 도출되었고, 제어 클래스의 도출 등이 충분하고 상세하게 도출되어 클래스의 역할, 클래스 간의 관계, 메세지 흐름 등을 확인할 수 있는지 검토한다

  - 하나의 유스케이스를 실현하기 위해 3개 이상의 클래스가 역할(Role) 기준으로 도출되어야 하며, 유스케이스 별로 실현에 필요한 클래스가 추적 가능해야 클래스 누락 여부를 확인할 수 있다

  - 유스케이스로 도출된 분석 클래스들이 역할(Role) 기준으로 경계(Boundary), 엔터티(Entity), 제어(Control)  클래스가 도출되어 스테레오 타입으로 표시되었는지 확인해야 한다



< 분석 클래스의 스테레오 타임 >
